Connectivité étendue pour l'automatisation GEM300

Connectivité étendue pour l'automatisation GEM300

Agil’GEM300 est une solution .NET/C# complète pour la connectivité GEM300. Il gère la complexité de l'automatisation GEM300 et fournit une interface simple pour se connecter aux appareils, à l'interface utilisateur ainsi qu'à l'host de la Fab.

Services GEM300 :

  • Gestion des carriers et load ports
    • Vérification du Carrier ID
    • Vérification de la Slot Map
    • A la fois manuellement et via OHT
  • Gestion des Process Jobs
  • Gestion des Control Jobs
  • Suivi des substrats dans la machine avec vérification de l'ID du substrat
  • Suivi de la performance de l'équipement
  • Gestion de suivi du process
  • Collaboration entre les standards gérés par Agil’GEM300 avec un minimum d'interaction intégrateur
  • Agil’GEM inclus

Standards SEMI :

Standards SEMI pris en charge avec d'Agil'GEM300 :

  • SEMI E-87 - Carrier Management
    • Fixed buffer
    • Internal buffer
  • SEMI E-40 - Processing Management
  • SEMI E-94 - Control Job Management
    • Material redirection
  • SEMI E-90 - Substrate Tracking
    • Single substrate tracking
    • Batch tracking
  • SEMI E-116 - Equipment Performance Tracking
  • SEMI E-157 - Module Process Tracking
  • SEMI E-39 - Object Services
  • SEMI E-30 - GEM
  • SEMI E4 - SECS-I (protocole série)
  • SEMI E37.1 - HSMS-SS (protocole ethernet)
  • SEMI E5 - SECS-II (format de message)

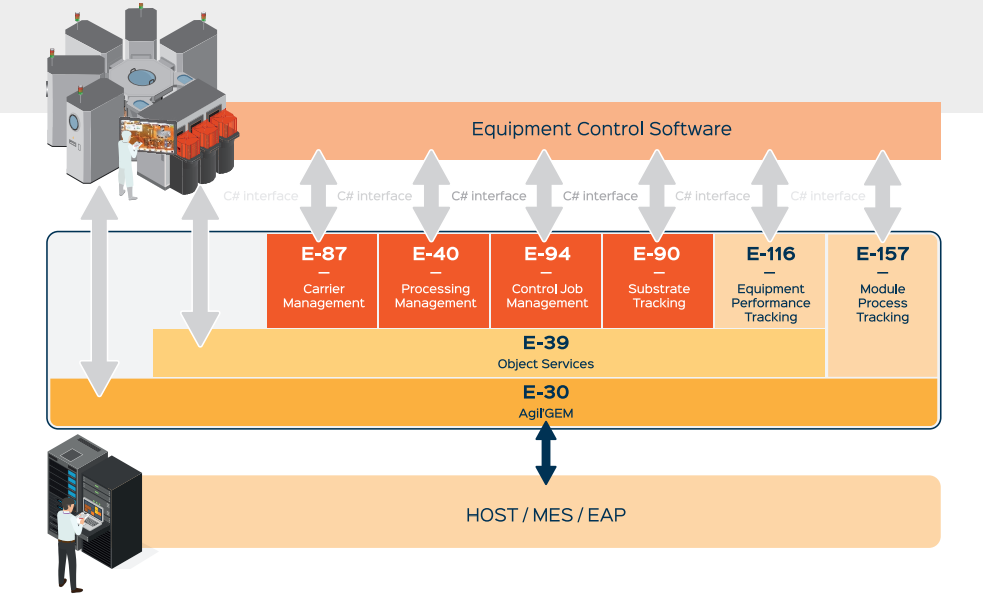

Architecture et standards d'Agil'GEM300

Points clés

  • Agil'GEM300 permet d'utiliser les standards SEMI avec une application .NET comme Equipment Controller. Son interface est écrite et publiée en C#
  • Agil'GEM300 est basé sur notre bibliothèque SECS/GEM Agil'GEM et en intègre toutes les fonctionnalités, la communication entre le Host (MES) et le logiciel Equipment Controller peut donc être assurée par l'utilisation des standards SEMI
  • Haut débit de messages
  • Intégration native entre A²ECF-SEMI et Agil'GEM300. Le temps et la charge de travail liés au développement d'un logiciel Equipment Controller conforme avec GEM300 sont considérablement réduits via A²ECF-SEMI

Avantages

  • Etre dans le bon "time to market". Les équipements du client peuvent être déployés en Fabs plus rapidement
  • Réduire les investissements liés au développement du logiciel et se concentrer sur son activité principale. L'adoption d'une solution logicielle existante permet de consacrer plus de temps et de ressources à son activité principale
  • Produits éprouvés sur le terrain. La librairie Agil'GEM est présente partout dans le monde, elle est utilisée dans plus de 50 Fabs
  • Augmenter la maintenabilité du logiciel Equipment Controller. Nos produits sont en constante évolution. Etant implantés dans de nombreuses Fabs et configurations, ils sont testés et mis à jour régulièrement

Documentation

Agileo Automation fournit à ses clients une documentation comprenant un guide de développement qui présente les différentes étapes de l'intégration d'Agil'GEM300.

Ce guide se divise en trois grandes parties:

  • Préparation de l'environnement
    • Création d'un projet C# et intégration des bibliothèques
    • Instanciation de l'environnement GEM300
  • Communication
  • Scénarios opérationnels
    • Introduction à la gestion des Carriers et des Jobs
    • Gestion des Carriers : guide d'intégration Agil'GEM300 E87
    • Gestion des Jobs : guide d'intégration Agil'GEM300 E40 et E94
    • Suivi des substrats : guide d'intégration Agil'GEM300 E90

Le guide inclut également une présentation de l'outil de test Agil'GEM300, visible ci-dessous, qui permet de vérifier et observer les implémentations des différentes fonctionnalités d'Agil'GEM300. Celui-ci peut se connecter directement à un Host ou un simulateur tel que Speech Scenario (un plan de tests GEM300 est fourni avec Speech Scenario).

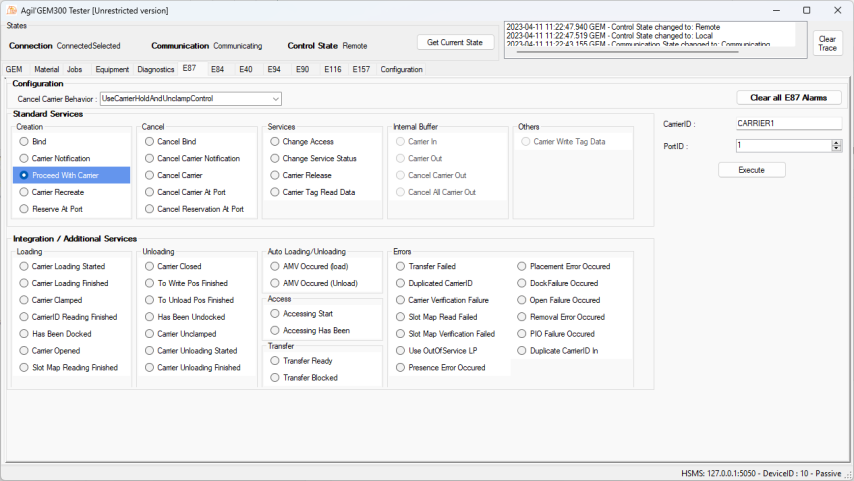

Agil'GEM300 tester tool - exemple E87

Accompagnement

C'est une priorité pour Agileo Automation de rester aux côtés de ses clients pour leur assurer une bonne compréhension du standard GEM300 et veiller à ce que l'intégration se déroule dans les meilleures conditions. Nous fournissons un produit mais également un accompagnement, nos ingénieurs sont prêts à répondre aux interrogations tout au long du projet.



En savoir plus sur les standards GEM300
